牵引供电系统 城市轨道交通供电系统的组成 城市轨道交通供电系统的组成.ppt

　　牵引供电系统 城市轨道交通供电系统的组成 城市轨道交通供电系统的组成.ppt

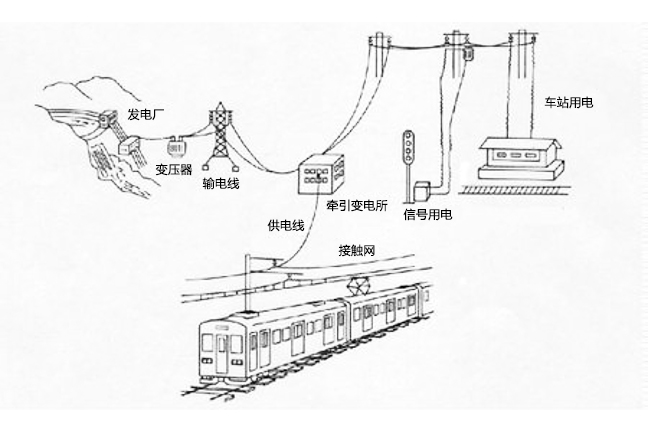

　　* * * * * * * * 城市轨道交通供电系统构成 城市轨道交通供电系统 外部电源系统（主变电所） 内部供电系统 牵引供电系统 动力照明供电系统 电力监控系统 供电设备 由各级电压输电线路将发电厂、变电所和电力用户联结起来的一个发电、输电、变电、配电和用户的统一整体 电力系统 发电厂 升压变电站 发电厂 主降压变电所 升压变电站 直流牵引变电所 接触网 钢轨 回流线 城市轨道交通供电系统构成示意图 将系统输电电压如110～220kV降低到10～35kV以适应直流牵引变电所的需要 主降压变电所 直流牵引变电所 发电厂 升压变电站 发电厂 主降压变电所 升压变电站 直流牵引变电所 接触网 钢轨 回流线 城市轨道交通供电系统构成示意图 牵引供电系统 城市轨道交通内部供电系统 城市轨道交通内部供电系统 牵引供电系统 动力照明供电系统 提供车站和区间各类照明、扶梯、风机、水泵等动力机械设备电源和通信、信号、自动化等设备电源，由降压变电所和动力照明配电线路组成。 牵引供电系统 牵引变电所将三相高压交流电变成适合电动车辆应用的低压直流电。馈电线再将牵引变电所的直流电送到接触网上，电动车辆通过其受流器与接触网的直接接触而获得电能 动力照明 供电系统 * * * * * * * *
