　　牵引供电系统简介： 将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统， 又称牵引供电系统， 主要由牵引变电所和接触网两大部分组成。 牵引变电所将电力系统输电线kV， 经馈电线将电能送至接触网； 接触网沿铁路上空架设， 电力机车升弓后便可从其取得电能， 用以牵引列车。 牵引变电所所在地的接触网设有分相绝缘装置， 两相邻牵引变电所之间设有分区亭， 接触网在此也相应设有分相绝缘装置。 牵引变电所至分区亭之间的接触网（含馈电线） 称供电臂。 牵引供电回路是由牵引变电所——馈电线——接触网——...

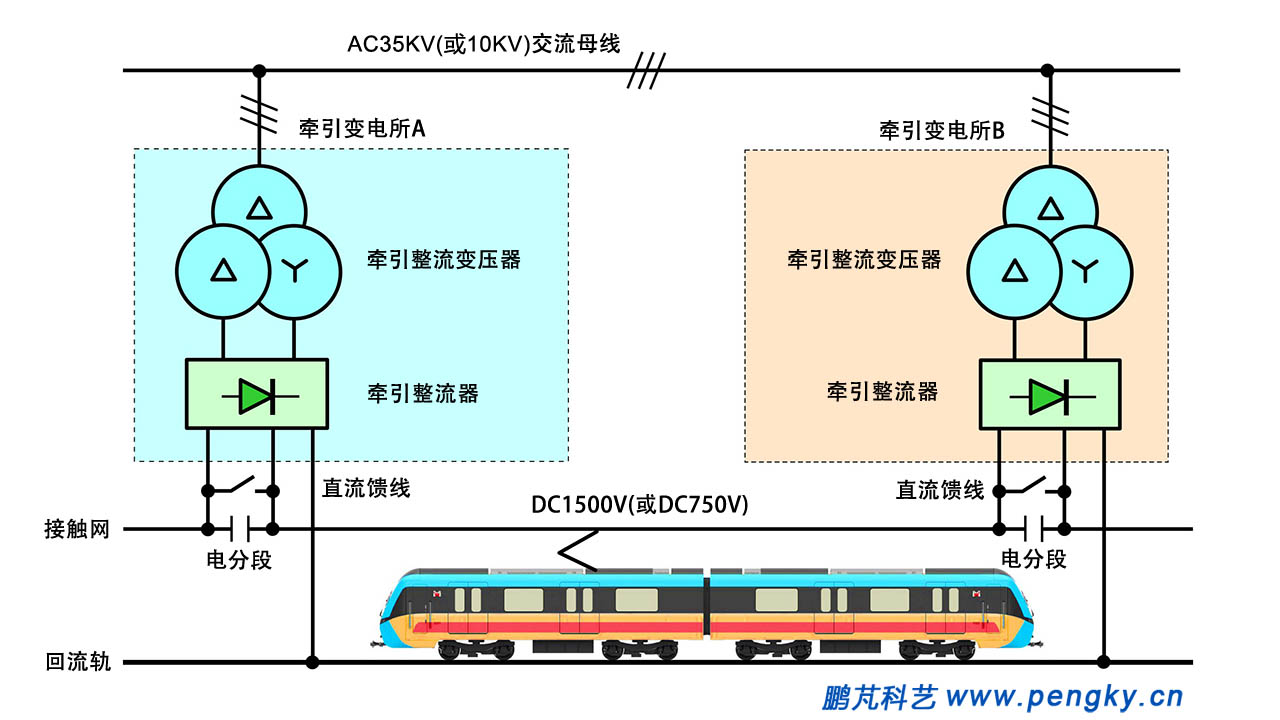

　　牵引供电系统简介： 将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统， 又称牵引供电系统， 主要由牵引变电所和接触网两大部分组成。 牵引变电所将电力系统输电线kV， 经馈电线将电能送至接触网； 接触网沿铁路上空架设， 电力机车升弓后便可从其取得电能， 用以牵引列车。 牵引变电所所在地的接触网设有分相绝缘装置， 两相邻牵引变电所之间设有分区亭， 接触网在此也相应设有分相绝缘装置。 牵引变电所至分区亭之间的接触网（含馈电线） 称供电臂。 牵引供电回路是由牵引变电所馈电线接触网电力机车钢轨回流联接（牵引变电所） 接地网组成的闭合回路， 其中流通的电流称牵引电流， 闭合或断开牵引供电回路会产生强烈的电弧， 处理不当会造成严重的后果。 通常将接触网、 钢轨回路（包括大地） 、 馈电线和回流线统称为牵引网。 牵引供电设备的检修运行由供电段负责， 牵引供电系统的运行调度则由供电调度负责。 供电调度通常设在铁路局调度所。 牵引供电系统供电示意图如下所示： 二、 牵引变电所、 分区所、 开闭所 牵引变电所： 牵引变电所的任务是将电力系统三相电压降
