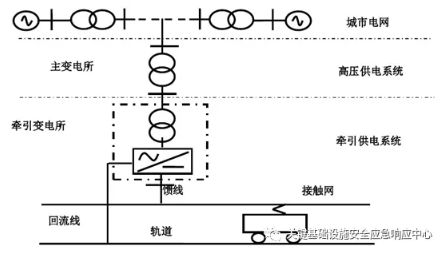

　　1、牵引供电系统组成：牵引变电所、接触网、馈电线、轨道电路（钢轨）、回流线。

　　牵引供电系统包括牵引变电所和牵引网两大部分。牵引电力系统：将地方电力系统的电源引入牵引供电系统，通过牵引变压器变压为合适电力机车运行的电压制式，向电力机车提供连续电能。

　　（1）牵引变电所：由牵引变压器、高压断路器等一次设备和用于监控的二次设备组成，其主要作用是将电力系统送来的三相高压电变换为适合电力机车使用的电能，并降低电力牵引负荷对电力系统的不良影响。

　　（2）牵引网：包括馈电线、接触网、钢轨、回流线、大地回路。馈电线是连接牵引变电所和接触网的电力供给线，多为铜绞线；钢轨在电气化铁路中有三大作用：列车导轨、牵引电流的电气回路、信号系统的信号回路；回流线是连接钢轨和牵引变电所的电连接线，主要为回流提供电气通路。接触网是牵引网的核心，是电气化铁道的主要供电设施，功能是全天候不间断地向电力机车供电。
