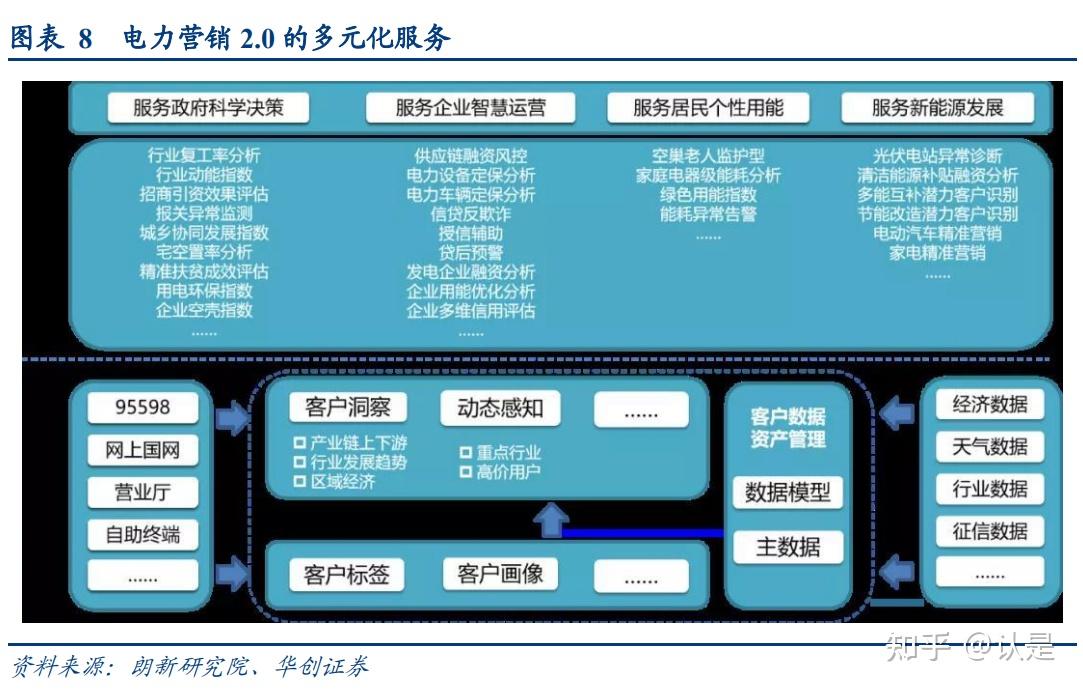

配电自动化系统集成 目前各级供电企业大都建成了配网和营销相关的自动化系统，提高了配网生产和用电营销的管理效率和水平。由于各应用系统都是独立运行，虽然满足了一些配网、营销方面的实际需求的问题，但在系统之间得横向集成不够强，数据共享、业务功能集成度不高，因而“孤岛效应”日趋严重，一些综合性应用无法实现。解决配网应用系统之间的信息共享，实现应用系统的横向及纵向集成，已成为迫在眉睫的重要任务。 9.1配电相关自动化系统及分类 一般来说，配电自动化系统是作为一切完成单一或综合配电自动化功能的系统的总称。供电企业实际应用的配电自动化系统有以下几种： 配电网运行自动化系统，简称为DOA（Distribution Operations Automation）系统，人们常习惯地称其为配网自动化系统。它完成配电网实时运行自动化功能，其支撑系统是配电数据采集及监控（DSCADA）系统，基本应用功能是故障（馈线自动化），高级应用功能包括状态估计、潮流分析、配电运行辅助决策等。 配电网管理自动化系统，一般称为配电生产管理系统，简称DPMS（Distribution Production Management System），其基础自动绘图/设备管理/地理信息系统（AM/FM/GIS，简称配电GIS），应用功能包括调度运行记录与日志管理、设备台帐、检修试验管理、缺陷管理、两票（工作票、操作票）管理等。配电GIS以GIS为平台，完成配电网设备数据与图形资料的录入、维护、检索与查询统计管理等功能。 停电管理系统，简称OMS (outage management system)，和DSCADA系统、配电GIS、故障报修应答（TCM）系统、自动读表（AMR）系统、客户信息系统（CIS）等有效集成，实现信息共享，实现停电范围分析、故障定位、负荷转供方案制定、故障抢修调度管理、停电计划管理、停电统计等功能。OMS主要服务于配电网故障处理的调度指挥，它实际上是配电网生产管理系统一种实现形式。OMS在一些发达国家里应用较多，鉴于DPMS在我国已有大量应用，不宜再单独建设一套OMS，可把它作为DPMS的应用模块或子系统来开发。 配电管理系统，简称DMS，指的是由上述DOA系统、DPMS与用电管理系统（包括TCM系统、AMR系统、CIS等）紧密集成形成的，包括用电管理自动化在内的配电网综合自动化系统。 9.2运行相关的自动化系统 按照目前电力企业的运行模式，变电站10kV出口开关状态、保护等信息，等信息都存在于调度自动化系统中，变电站10kV出口开关的遥控也需要通过调度自动化进行。 调度自动化系统主要实现对辖区电网范围内的各种设备运行数据采集与监视控制，对变电站内设备进行监控，系统已实现了数据采集(遥测、遥信)、报警、状态监视、遥控、遥调、事件顺序记录、统计计算、趋势曲线、事故追忆、历史数据的存贮和制表打印等常规功能；并支持无人值班变电站接口、能实现馈线保护的远方投切、定值远方切换、线路动态着色、地理接线图与信息集成等特有功能。 配电自动化系统从调度自动化系统取得变电站10kV出口开关状态、保护等信息，并能够从调度自动化系统取得电网网络拓扑模型和数据，形成调配一体的网络拓扑。配电自动化主站系统通过调度自动化主站系统下发对变电站出口开关的遥控指令，如图9-1所示。 图 9-1 调度自动化系统与配电自动化系统的数据交换 9.3配电生产管理系统 大多数供电企业都建成了以GIS（Geographic Information System，地理信息系统）为基础平台的生产管理系统，实现了规划、设计、工程、调度、输配网运行、营销服务等全状态电网管理、全生命周期设备管理，为业务管理提供电网基础数据中心，是以上各专业数据的展现平台。 GIS应用系统是实现配电生产MIS的基础信息平台，它可以向配网自动化系统提供拓扑结构，为线损分析、可靠性统计等高级应用提供数据支持。同时，配网自动化系统中的运行数据又可以在GIS系统中形象展示。 配电自动化系统从GIS系统取得配网静态设备参数（包括线路、设备和拓扑模型）等，并在配电自动化系统展现、应用。配网实时运行数据由配电自动化系统送给配电GIS系统进行显示，如图9-2。 图 9-2 GIS系统与配电自动化系统的数据交换 9.4用户自动化系统 以变电站计量遥测系统、大客户负荷管理系统、配变计量监测系统、低压集抄系统等应用相对独立的子系统组成的计量自动化系统，可实现线损“四分”（分压、分区、分线 计量自动化与配电自动化系统的数据交换 用户信息系统（CIS），指借助地理信息系统(GIS)对大量用户信息，如用户名称、地址、帐号、电话、用电量和负荷、供电优先级、停电记录等进行处理，便于迅速判断故障的影响范围，而用电量和负荷的统计信息还可作为网络分析的依据. 图 9-4配电自动化系统集成数据交换 各系统之间通过数据总线进行数据交换，信息共享，系统之间的集成应做到： 1 数据源唯一。 集成平台上采用的信息都来自于各应用系统，如用户信息来自于营销ERP和负控系统，实时数据来自于配网SCADA、实时数据中心，配网设备运行检修信息来自于配网生产管理信息系统，配网拓扑结构及设备技术参数来自于GIS系统。 2 保证配网设备参数模型的唯一性。 充分利用现有配电GIS系统，按照IEC61968/61970的标准,从配电GIS系统导入配网设备参数和模型参数，统一建模并确保数据的唯一性。在配电网自动化系统建设初期，要首先实现配电GIS系统与配电SCADA系统的参数模型统一。这是后期实现二者数据及图形共享的首要条件。 3统一界面展现，充分共享信息。 由于配网运行管理业务复杂程度高，各种重要的业务数据分散在各个系统当中，需要能够在统一的界面上展现配网 SCADA的线路故障信息，线路的负荷、电流，大用户的负荷、电量，环网开关的分合状态，配网检修、施工地点，配网设备的型号、技术参数及缺陷等等重要的
