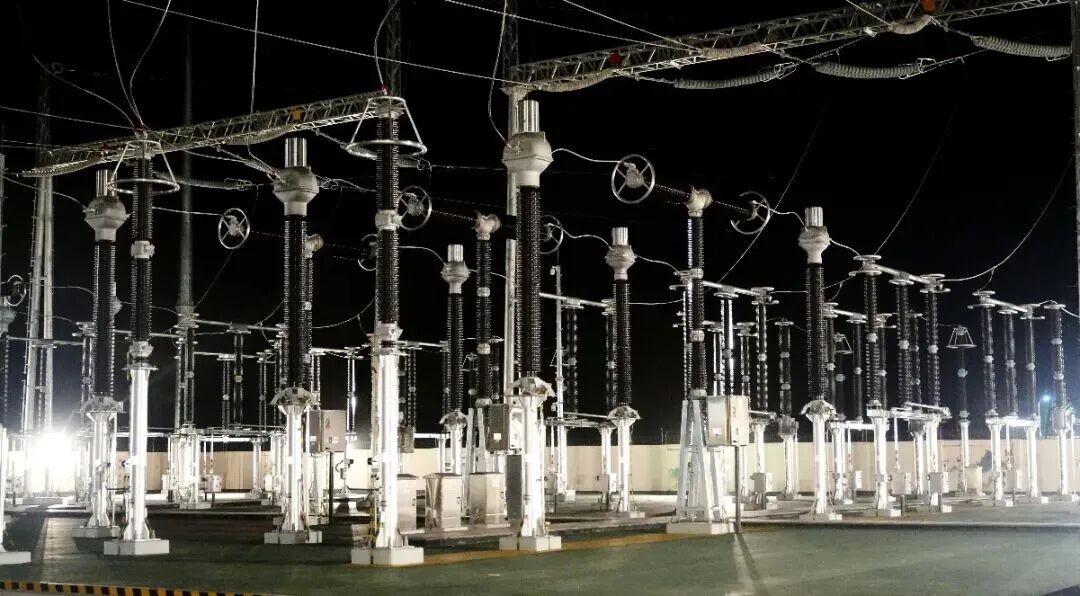

　　铁路牵引供电系统基础知识演讲人：日期：目录牵引供电系统概述牵引供电系统组成要素牵引供电系统运行原理牵引供电系统安全保护措施牵引供电系统维护与检修策略案例分析与实践经验分享01牵引供电系统概述牵引供电是指拖动车辆运输所需电能的供电方式，主要用于电气化铁路。牵引供电定义牵引供电系统通过牵引变电所将地方引入的220（110）KV电源降压到27.5KV，再经整流变成直流1500V或直流750V的电压，为电动列车提供牵引供电。基本原理定义与基本原理发展历程牵引供电系统经历了从直流到交流，再到现在的直流供电的发展历程，技术不断升级，供电效率不断提高。现状分析目前，牵引供电系统已成为电气化铁路的主要供电方式，具有高效、环保、节能等优点，但在供电稳定性和技术方面仍有改进空间。发展历程及现状电气化铁路采用电力驱动，减少了对环境的污染，具有显著的环保优势。环保性电气化铁路的列车速度快、运输能力强，提高了铁路运输效率。高效性电力驱动相比燃油驱动具有更高的能源利用效率，能够降低能耗，减少资源浪费。节能性电气化铁路优势分析01020302牵引供电系统组成要素电源及变电所设备设备组成包括变压器、整流器、开关设备、控制系统等。变电所功能将交流高电压变成适合电动列车使用的低电压，包括降压和整流两个过程。电源类型牵引供电系统通常使用交流电源，电压等级一般为10kV、20kV或35kV。接触网与轨道电路接触网作用将电能传输给电动列车，是牵引供电系统的重要组成部分。接触网类型根据结构不同可分为柔性接触网和刚性接触网，柔性接触网应用广泛。轨道电路作用检测列车位置、发送信号，保证行车安全。轨道电路原理利用轨道作为传输线路，通过信号电流的变化来传递信息。将交流高电压变成适合整流器输入的低电压。单相变压器、三相变压器等，根据实际需求选用。将交流电转换为直流电，供给电动列车使用。二极管整流器、晶闸管整流器、IGBT整流器等，具有高效率和稳定性。牵引变压器与整流器牵引变压器作用牵引变压器类型整流器作用整流器类型03牵引供电系统运行原理电流传输的过程从牵引变电所输出直流电，通过馈电线传输到接触网，再通过受电弓或集电靴将电流引入电动列车，最后通过轨道和回流线回到牵引变电所。牵引变电所的作用将外部电源（通常是三相高压交流电）转换成适合电动列车使用的直流电，并通过牵引网向列车供电。牵引网的构成包括馈电线、接触网、轨道和回流线等，它们共同构成电流传输的通路。电流传输过程剖析电压调整与控制策略电压调整的原因由于列车运行过程中负载的变化和供电系统的波动，需要对牵引网的电压进行调整，以保证列车正常运行。电压调整的方法控制策略的应用可以通过调整牵引变电所的输出电压、使用自动调压器以及在接触网上设置分段绝缘器等方法进行电压调整。通过实时监测电压和电流等参数，采用闭环控制系统对牵引供电系统的电压进行精确调整和控制。在牵引供电系统中，电能被转换成机械能，驱动列车运行；同时，在制动过程中，机械能又被转换成电能回馈给供电系统。能量转换的过程包括提高牵引电机的效率、减少传输过程中的能量损失、优化列车运行策略等。通过综合应用这些措施，可以显著提高牵引供电系统的能量转换效率和运行效率。效率优化的措施能量转换与效率优化04牵引供电系统安全保护措施过流保护设置过流保护装置，当电流超过设备额定值时，自动切断电源，防止设备受损。接地系统设计合理的接地系统能够确保设备和人身安全，同时防止电流过大损坏设备。保护接地在设备外壳和其他易接触金属部分设置接地，确保设备和人员安全。接地电阻为确保接地系统的有效性，需定期检测接地电阻，确保其值在规定范围内。过流保护与接地系统设计防雷击及电磁干扰措施防雷击安装避雷针、避雷器等设备，防止雷电对牵引供电系统造成损坏。接地系统通过合理的接地系统，将雷电引入地下，减少雷电对系统的影响。电磁干扰防护采用屏蔽、滤波等措施，减少电磁干扰对系统正常运行的影响。设备选型选择具有抗雷击和电磁干扰能力的设备，提高系统的整体可靠性。设备状态监测与故障诊断在线监测实时采集设备运行数据，对设备的运行状态进行监测和分析。故障预警通过对设备运行数据的分析和处理，提前发现潜在的故障，并进行预警。故障诊断在设备发生故障时，通过对故障现象的分析和检测，确定故障的原因和位置。维修与保养根据设备的运行状态和故障诊断结果，制定合理的维修和保养计划，确保设备的正常运行。05牵引供电系统维护与检修策略维护计划制定根据设备的使用情况和维护周期，制定合理的维护计划，包括定期更换易损件、清理设备积尘等。巡视检查对供电线路、设备进行全面巡视，检查是否有异常现象，及时发现并处理潜在故障。预防性试验对供电设备进行定期预防性试验，评估设备的绝缘性能、接触电阻等关键参数，确保设备安全可靠运行。定期检查与预防性维护计划故障排查与紧急抢修流程故障定位利用先进的故障测距技术，快速确定故障点位置，减少故障排查时间。02040301应急物资准备储备必要的应急物资和设备，如抢修工具、备品备件、通讯设备等，确保抢修工作的顺利进行。抢修队伍组织建立专业的抢修队伍，确保在接到故障报告后能够迅速响应，赶赴现场进行抢修。抢修过程管理制定详细的抢修流程和规范，确保抢修工作的安全、高效、有序进行。根据设备的使用寿命和技术发展趋势，制定设备更新计划，确保设备的先进性和可靠性。设备更新规划积极引进新技术、新设备，如智能化监控系统、高效节能设备等，提高牵引供电系统的运行效率和安全性。新技术应用对新设备进行全面的性能评估和测试，确保其能够满足实际运行需求，并进行必要的调试和优化。性能评估与测试设备更新换代及性能提升方案06案例分析与实践经验分享德国柏林电气化铁路作为全球最早实现电气化铁路的城市之一，柏林的电气化铁路系统具有供电稳定、环保等优点，是欧洲电气化铁路的典范。中国京张高铁作为中国第一条智能化高铁线路，京张高铁采用了先进的牵引供电技术和设备，实现了高效、节能、环保的铁路运输。国内外典型案例剖析由于铁路沿线电网电压不稳定，导致牵引供电系统电压波动，影响列车运行稳定性。解决方案包括加强电网建设、采用宽电压范围的电气设备等。供电电压波动问题接触网是牵引供电系统的重要组成部分，易受到外界环境影响，如冰雪覆盖、雷击等导致故障。解决方案包括加强接触网的维护和检修、采用抗雷击和抗冰雪覆盖的接触网材料等。接触网故障问题常见问题及解决方案探讨行业前沿技术与发展趋势预测新能源供电技术新能源技术的快速发展为铁路牵引供电提供了新的能源选择，如太阳能、风能等可再生能源将为铁路供电系统提供更加环保、可持续的电力来源。智能化供电系统随着智能化技术的发展，未来牵引供电系统将实现更加智能化的管理和控制，提高供电质量和效率。THANKS感谢观看
